JRF-H35-01TA Gas Cylinder Pressure Relief Valve

JRF-H35-01TA Gas Cylinder Pressure Relief Valve

1. Profil produk

Ringkesan produk

Katup relief tekanan silinder JRF-H35-01TAgas minangka katup pasokan gas sing dirancang khusus kanggo sistem pasokan hidrogen cilik kayata 35MPa.Waca Fig.. 1, Figure 2 kanggo piranti, diagram skematis lan obyek fisik.

Katup relief tekanan JRF-H35-01TAcylinder nganggo desain terpadu, kalebu pengukur tekanan, katup safety, katup pangisi siji-arah, katup switch manual, filter, katup relief tekanan sekunder.

Gambar 1 diagram skematik katup relief tekanan silinder JRF-H35-01TA

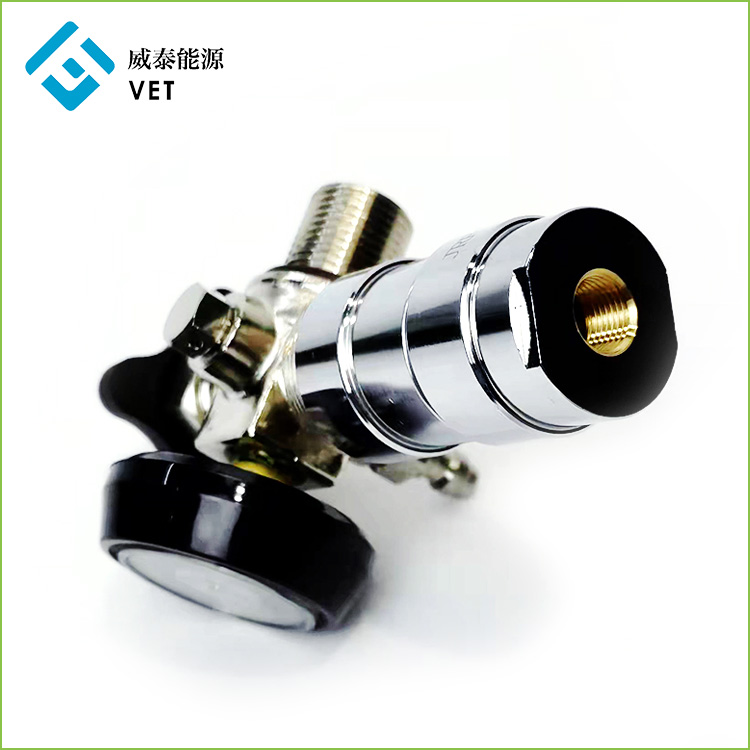

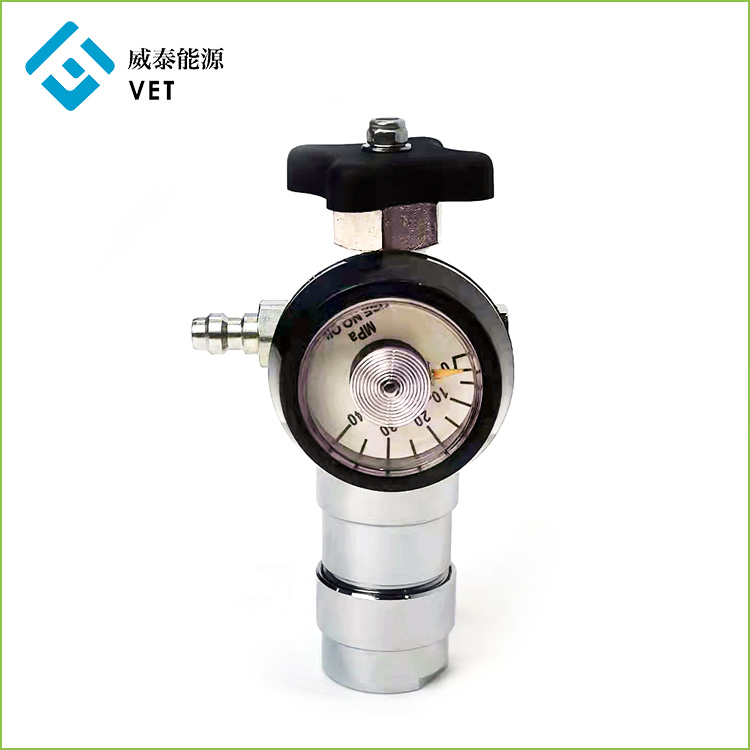

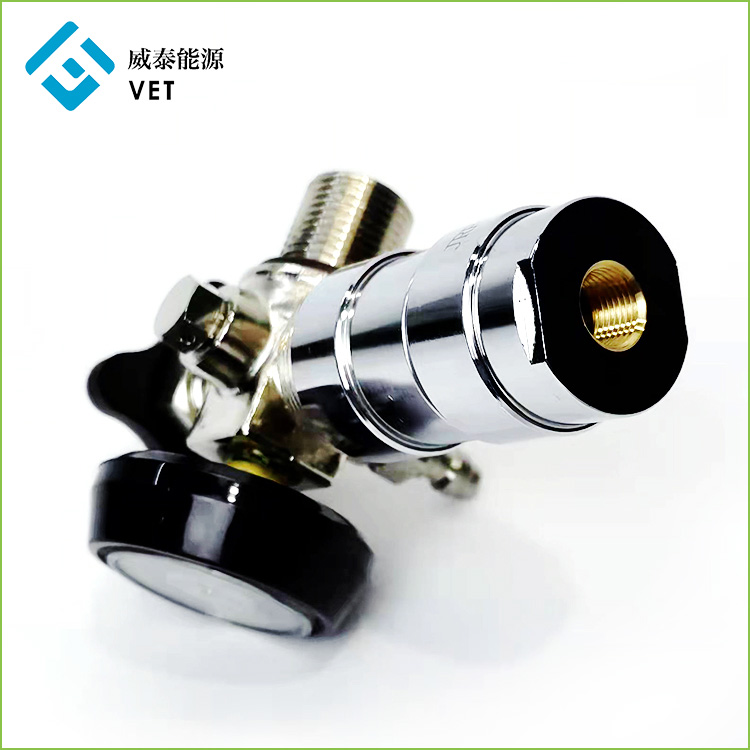

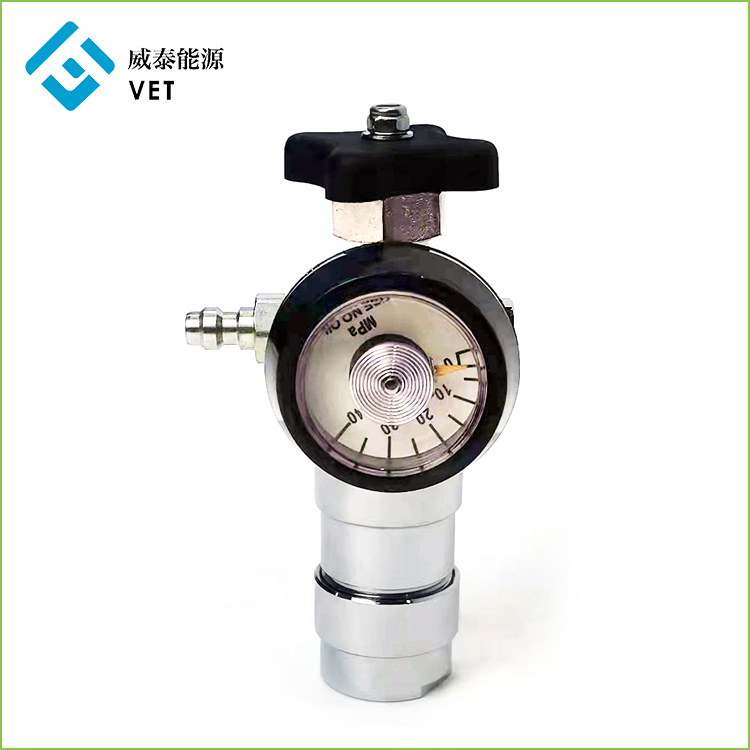

Fig. 2 Gambar fisik katup relief tekanan silinder JRF-H35-01TA

Modul katup pelepas tekanan silinder
Katup relief silinder JRF-H35-01TA nggunakake mode regulasi tekanan maju sekunder, kanthi akurasi tekanan outlet sing dhuwur, stabilitas sing apik lan getaran sing kurang.

Katup pangisi siji arah

Katup relief tekanan JRF-H35-01TAcylinder nggunakake katup pangisi siji-cara asli, minangka katup mandeg nalika modul dikembangake. Tansah tutup ngalih manual ditutup tanpa ngalih katup.

2. Indeks teknis

Data Teknis JRF-H35-01TA

3. Data antarmuka

Data antarmuka silinder (sesuai permintaan)
Antarmuka silinder yaiku benang M18x1.5 lan disegel kanthi permukaan mburi O-ring siji.
Waca Gambar 3 kanggo ukuran tartamtu.

Gambar 3. Data antarmuka silinder

Data Antarmuka Pangisi Gas (disesuaikan miturut panjaluk)
Antarmuka inflatable dirancang minangka katup ngisi udara siji arah.
Waca Figure 4 kanggo dimensi tartamtu.

Gambar 4. Data antarmuka pengisian gas

Data antarmuka stopkontak tekanan rendah (sesuai permintaan)
Antarmuka stopkontak tekanan rendah yaiku Rc1 / 8, deleng Gambar 5 kanggo dimensi tartamtu:

Gambar 5. Data stopkontak tekanan rendah

4. Gunakake instruksi

Katup relief tekanan silinder JRF-H35-01TA nduweni rong negara operasi: inflasi lan deflasi.

Negara inflasi
Nalika katup relief tekanan silinder JRF-H35-01TA dikembangake, tutup katup saklar manual lan lebokake pipa inflasi tekanan dhuwur (Gambar 6) menyang katup pangisi siji-arah kanggo ngobong. Sawise inflating menyang meksa predetermined, copot pipa inflasi tekanan dhuwur kanggo nggunakake.

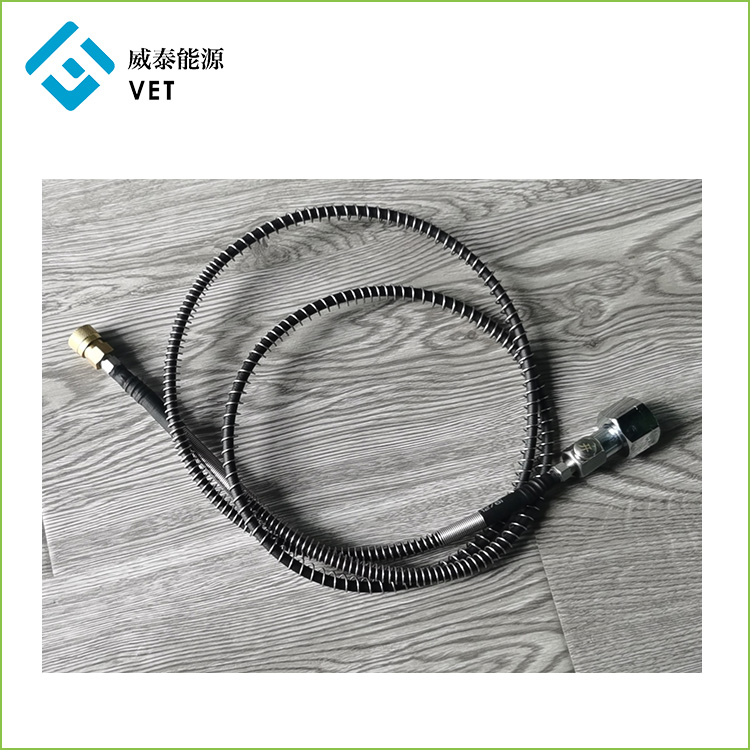

Gambar 6. Pipa inflasi tekanan tinggi (Model: YQF-1-CQG3(1,5m)

negara deflasi
Nalika katup relief tekanan JRF-H35-01TAcylinder digunakake, bukak katup switch manual kanggo nyuplai gas ing hilir.
