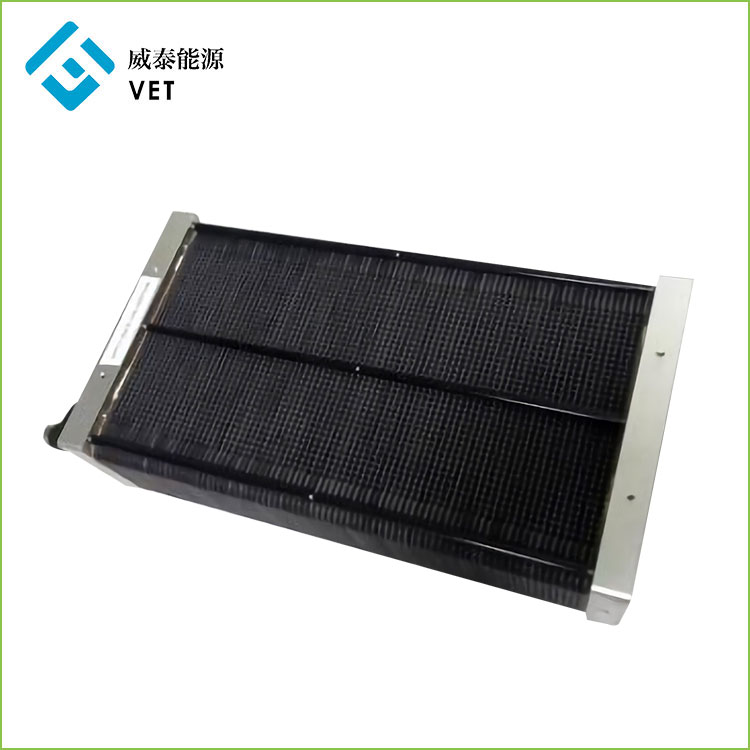

2500W Air Cooling Fuel Cell Stack kanggo UAV

2.1 2500W Air Cooling Fuel Cell Stack Parameter

Tumpukan sel bahan bakar iki ditampilake kanthi kapadhetan daya 950w/kg.

Bisa digunakake ing aplikasi bobot entheng, konsumsi daya sing sithik utawa ing sumber daya portabel.

Ukuran cilik ora mbatesi aplikasi cilik.

Akeh tumpukan bisa disambungake lan ditambahake ing teknologi BMS kepemilikan kita kanggo ndhukung aplikasi konsumsi daya dhuwur.

H-48-2500 Parameter

Parameter Output

Daya Rated

2500W

Tegangan Rated

48V

Rated Saiki

52A

Range Tegangan DC

40-80V

Efisiensi

≥50%

Parameter Bahan Bakar

H2 Kemurnian

≥99.99%（CO＜1PPM)

H2 Tekanan

0.045～0.07Mpa

H2 Konsumsi

31.4L/min

Parameter lingkungan

Operating Temp.

-5～35℃

Kelembapan Sekitar Operasi

10% 95%

Panyimpenan Suhu Sekitar.

-10～50℃

rame

≤50 dB@3m

Parameter Fisik

FC Stack

Ukuran: 22.9 (L) * 23.5 (W) * 6.9 (H)

FC Stack

3.2KG

Ukuran (cm)

Bobot (kg)

Sistem

22.9 (L) * 24.1 (W) * 22.8 (H)

Sistem

5kg

Ukuran¼ˆcm）

Bobot（kg）

（kalebu penggemar lan BMS）

Kapadhetan daya

673W/L

Kapadhetan daya

861W/KG

dening Volume

dening Bobot

2.2.1 Parameter standar sistem manajemen sel bahan bakar Chivet2022

Kinerja

mlebu

Arus mlebu maksimum ing mburi FC

80A

Tegangan mlebu maksimum ing pungkasan FC

80V

Saiki mlebu maksimum pungkasan baterei hibrida

80A

Tegangan mlebu maksimal saka mburi baterei hibrida

80V

Pungkasan mlebu suhu saluran papat

-60℃-150℃

Siji saluran suhu sekitar lan mlebu asor

-60℃-150℃,RH30～100%

Pungkasan mlebu tekanan rong saluran

0-100MPa

Two channel kacepetan sinyal pulsa nampa mburi

Digunakake kanggo ngukur kacepetan penggemar utawa pompa

Output kinerja

Arus output hibrida

Maksimum 80A kanggo operasi jangka panjang, nilai puncak instan150A(5min)

Tegangan maksimum output hibrida pungkasan

80V

Output regulasi kecepatan lebar pulsa PWM

0 ~ 100% regulasi kacepetan, kontrol cooling online

Fan utawa cooling pump sirkulasi.

Siji output daya humidification

Tegangan 5V, arus maksimum 5A

Siji output daya penggemar cooling

Tegangan 12V ~ 36V, arus maksimum

10A

Output daya siji cooling sirkulasi pump banyu

Tegangan 12V ~ 36V, arus maksimum

10A

Output daya saka katup solenoid gas tumpukan siji arah

Tegangan 12V ~ 36V, arus maksimum 3A

Output daya saka katup solenoid stopkontak gas tumpukan siji arah

Tegangan 12V ~ 36V, arus maksimum 3A

Output daya beban eksternal

Tegangan 12V ~ 36V, arus maksimum 6A

Output daya kontrol penerbangan

Tegangan 12V ~ 48V, arus maksimum 3A

Ngadeg dening port output daya

Maksimum saiki 5A

Loro port komunikasi

485/TTL

Ndhukung fungsi piranti lunak

Tampilan: voltase sel bahan bakar, saiki, daya output lan suhu; Hybrid Electric Kab

voltase sel, daya discharge saiki lan daya output; Total daya output sistem; lingkungan

Suhu lan asor; kacepetan penggemar cooling; Tekanan tank panyimpenan hidrogen lan tekanan gas ing baterei

daya

Pangisian daya adaptif kinerja arus konstan utawa sel bahan bakar bisa dipilih, lan arus pangisian daya maksimal yaiku 25A (modul pangisi daya dilengkapi kipas pendingin)

Kontrol: katup solenoid gas inlet lan outlet; Mode lan ngisi daya baterei sekunder

Nilai saiki, setelan kondisi ngisi daya; Setelan kacepetan penggemar cooling lan kahanan kontrol suhu

Tetep; Setelan kacepetan pump banyu cooling lan kahanan kontrol suhu; Sensor tekanan gas

Karakteristik lingkungan

Suhu Kerja

-45-60℃

Kelembapan lingkungan kerja

0-100%

Kelembapan lingkungan panyimpenan

-75℃-75c

Paramèter fisik

ukuran

160*120*45mm

Bobot

480g

2.2.2 Botol panyimpenan hidrogen

Tekanan kerja

35MPa

volume

12L

ukuran

D196*L532

bobot

3,85kg

sakumur urip

Inflate lan deflate 500 kaping

2.2.3 Solenoid valve

voltase dirating

DC24V

Rated saiki

120+-15%mA

Rentang tekanan

0-90 Kpa

daya

<2w

suhu kerja

0C-55℃

bobot

50g

sakumur urip

Ngalih 100000 kaping

2.2.4 Kipas angin adhem

daya dirating

57.6w DC48V/1.2A

suhu kerja

-20℃-70 ℃

kacepetan

14900R / min

ukuran

91*91*38mm

Laju aliran

5,1m3 / min

rame

40dB

sakumur urip

70000h / 40℃

2.2.5 Sistem kontrol cooling penggemar cilik

daya dirating

1.44w DC24V/0.06A

kacepetan

5000R/min

ukuran

30*30*10mm

bobot

8g

rame

16dB

sakumur urip

28000h / 40℃
